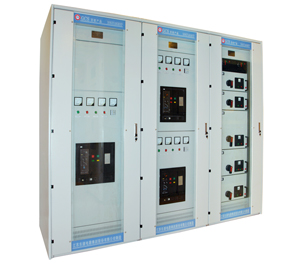

■ 适用范围 GCS/D、K、L低压抽出式开关设备适用于发电厂、变电所、石油化工等工厂企业及高层建筑等作为三相交流频率50Hz（60Hz）额定电压380V（660V）的低压配电系统的动力、配电、和动力控制中心、电容补偿等的电能转换、分配与控制之用，在发电厂、石化等行业低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
GCS/D、K、L低压抽出式开关设备是根据电力行业需求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要而设计生产的新型低压抽出开关柜。该产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、规格全、适用性强、结构新颖、防护等级高等特点。
该开关设备符合IEC439-1低压成套开关设备和控制设备、GB7251.1低压成套开关设备等标准。 |
|
■ 使用条件 1、周围空气温度不高于+40℃，不低于-35℃,24h内的平均温度不得高于+35℃，超过时根据实际情况降容处理。
2、户内安装使用，使用地点的海拔高度不得超过1000m。
3、周围空气相对湿度在最高温度为+40℃时不超过50%，低温度时允许有较大的相对湿度（例如+20℃时为90%）应考虑凝露的影响。
4、设备安装时与垂直面的倾斜度不超过5%，且整组排列相对平整。
5、设备应安装在无剧烈震动、冲击及腐蚀的场所。 ■ 技术参数 序号 | 名称 | 单位 | 参数 | 1 | 额定绝缘电压 | V | AC660（1000） | 2 | 额定工作电压 | 主电路 | V | DC400（660） | 辅助电路 | DC380、220；AC220、110 | 3 | 额定频率 | Hz | 50（60） | 4 | 水平母线额定电流 | A | ≤4000 | 5 | 垂直母线额定电流 | A | 1000 | 6 | 额定峰值耐受电流 | kA | 63/105 | 7 | 额定短时耐受电流(1s) | ka | 30/50 | 8 | 工频耐压(V/min) | 主电路 | V | 2500 | 辅助电路 | 1760 | 9 | 母线 | 三相四线制 |
| A、B、C、PEN | 三相五线制 |
| A、B、C、PEN | 10 | 防护等级 |
| IP30、IP40 |
■ 结构特点 ●装置的主框架采用C型钢，框架采用拼装和部分焊接两种结构形式主构架上均有安装模数孔E=20mm
●装置各功能室单元分开，其隔室主要分为功能单元室、母线室、出线室、各单元的功能作用相对独立。

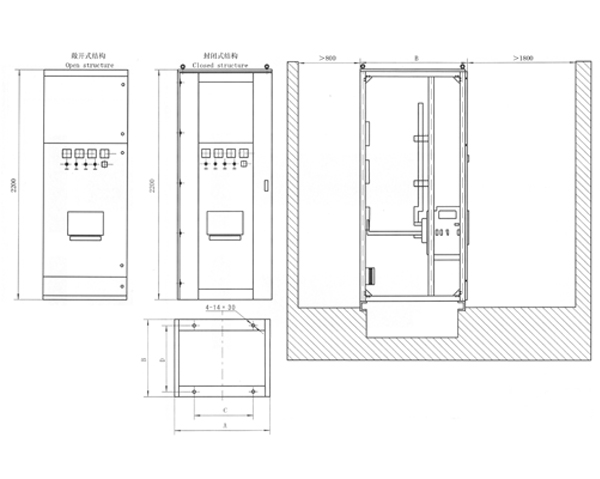

●装置设有采用将水平主母线置于柜顶的传统设计，使电线室上下均有出线通道，解决了老产品无法上出线的难题。 ■ 外形结构及安装示意图
受电联络柜外形安装示意图 通用柜代号 | A（mm) | B(mm） | C（mm） | D（mm） | 备注 | GCS/D、K、L | 1000 | 1000 | 900 | 900 | 联络柜 | GCS/D、K、L | 800 | 1000 | 700 | 900 | 受电柜 | GCS/D、K、L | 800 | 800 | 700 | 700 | 受电柜 |
注：封闭式结构宽度（A）和深度（B）各增加100mm。
|
