■ 概述

MDmax-ST低压开关设备是本公司引进ABB技术和先进设计理念和图纸（合资品牌），结构设计上采用模块化结构型式，通过选用标准元件和标准组件，实现组柜方案的紧凑性、多样性和灵活性。可根据要求组合成不同型式的开关设备，如固定式、固定分隔式、抽屉式。在功能方面考虑了配电、无功功率补偿、电动机控制中心（MCC）、交流变频装置、软起动装置等。

MDmax-ST低压开关设备具有多功能、模块化的特点，因此适用于各种场合的低压配电及冶金、化工、发电厂等企业的电动机控制系统。

■ 使用条件

1）周围的空气温度不超过+40℃，不低于-10℃，而且在24h内其平均温度不超过+40℃。

2）空气清洁，最高温度为+40℃时，相对湿度不超过50%，在较低温度时允许有较高的相对湿度，如+20℃时为90%。

3）海拔高度不超过3000m。

4）如果上述使用条件不能满足时，应由用户和制造厂协商解决。

■ 技术参数

■ 技术关键点

● 产品在采用新材料、新工艺的基础上，采用新型结构工艺技术，框架结构采用双折边的G型材，具有很好的承重能力和抗震强度。

● 产品在功能设计上，增加传动和防误闭锁功能，避免了人为误操作损坏设备的事件发生，确保了设备的长时间的安全运行的技术保障。

● 涂装新技术的设计：在普通喷塑工艺的基础上，创新采用立体涂装工艺，在增加产品结构强度的同时，使得产品的造型更新颖、外形更美观。

● 产品采用抽屉式单元设计，由于抽屉可以在设备运行时轻易更换，确保用电设备的连续性，同时使得产品的维修、更换具有很好的便利性。

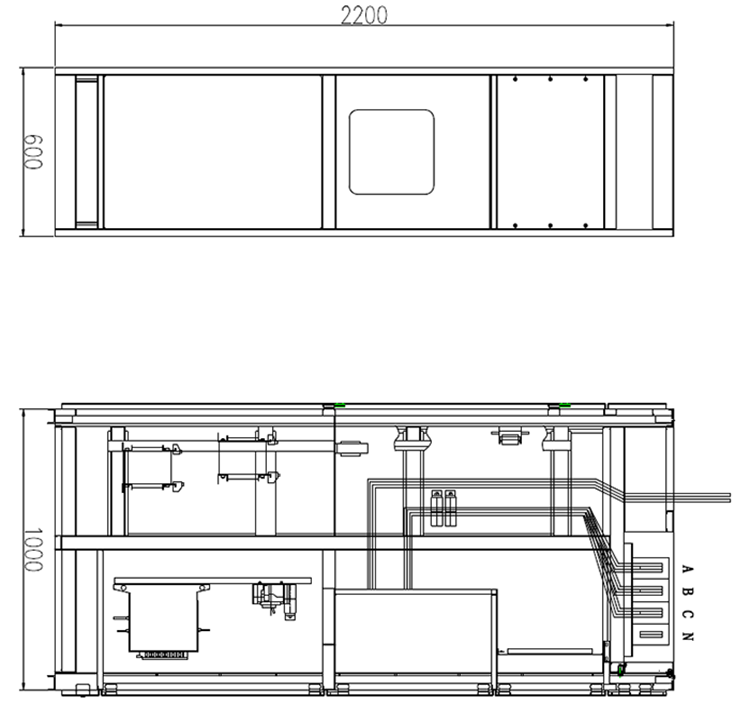

■ 外形结构图
