■ 概述 KYN28-12铠装移开式金属封闭开关设备（简称开关设备）系三相交流50Hz的母线及分段母线系统的成套设备，作为接受和分配3-12kV的网络电能和对电路实行自动控制、监测及事件记录。广泛应用于电力系统各类变电所以及发电厂、工矿企事业单位高压配电。该系列中置式开关柜可配用弹簧机构的VD4、EV12S、VED4、VS1等真空断路器，也可配用永磁机构的VS1-12/M型真空断路器。该产品除通过规定的型式试验外，还通过了内部故障电弧效应及凝露试验，适用于严酷的使用条件。 |

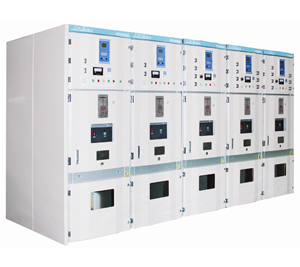

KYN28-12铠装移开式金属封闭开关设备 |
■ 正常使用条件 1、环境温度：上限+45℃，下限-35℃；（允许在-45℃时储运）； 2、海拔高度：不超过1000m； 3、相对湿度：日平均值95%以下，月平均值90%以下； 4、地震烈度不超过8级； 5、无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及剧烈震动的场所。 注：凡超出上述要求范围的，由用户与制造厂协商确定。针对特殊场所，如地下变电所等运行环境不良的情况，室内应增加除湿设备，改善产品运行使用条件，确保设备安全可靠的运行。 ■ 技术参数 序号 | 项目 | 单位 | 参数 | 1 | 额定电压 | kV | 12 | 2 | 绝缘水平 | 1min工频耐压（对地、相间/断口） | kV | 42/48 | 雷电冲击耐压（对地、相间/断口） | kV | 75/85 | 3 | 额定频率 | Hz | 50 | 4 | 主母线额定电流 | A | 630、1250、1600、2000、2500、3150、4000 | 5 | 额定短时耐受电流 (4s) | kA | 25、31.5、40、50 | 6 | 额定峰值耐受电流 | kA | 40、50、63、80、100、125 | 7 | 爬电比距 | mm/kV | 20 | 8 | 防护等级 |
| IP4X | 9 | 重量 | kg | ≥800 |
■ 技术关键点 ● 柜体经敷铝锌板多重折弯拼装而成，避免了焊接时带来的误差，柜体的加工及装配精度高。 ● 该开关设备可配装电动底盘车的断路器和电动接地开关，实现程序化操作。 ● 采用D型或O型母线,及环氧树脂硫化工艺,达到了全绝缘,改善柜内电场分布，提高开关设备整体绝缘水平。 ●通过0.5S内部故障电弧试验，具有抗故障电弧效应的能力。 ● 具备温度、湿度自动热对流通风散热、内部故障防爆等功能,采用通用机械联锁装置,可靠性高,免维护。 ■ 外形结构示意图

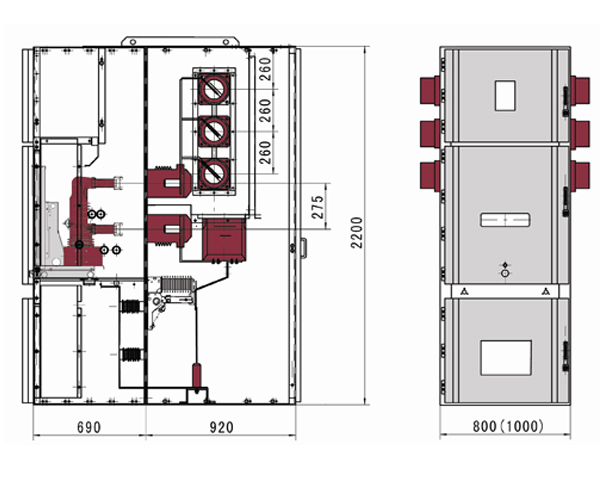

KYN28-12 铠装移开式金属封闭开关设备外形结构图

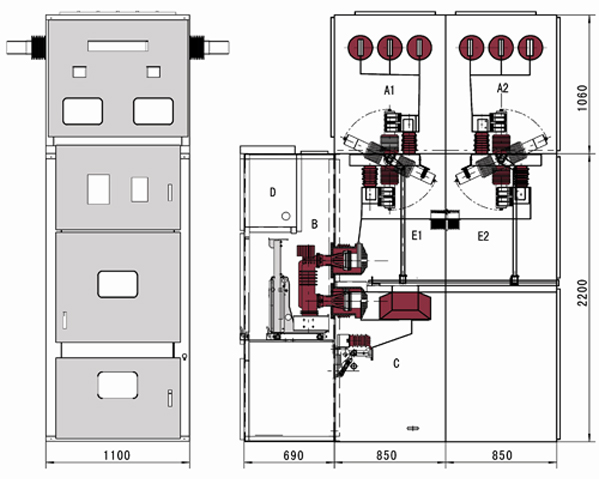

KYN28-12 双母线铠装移开式金属封闭开关设备外形结构图
|
