40.5kV系列开关设备
首页 > 输变电产品 > 40.5kV系列开关设备

■ 概述

ZFC-40.5全绝缘全密封金属开关设备,是本公司在吸收国外先进技术基础上,自行研制开发的新一代产品。用于输配电系统以接受及分配电能,并对电力系统在正常运行和故障情况下实行控制、测量、监测;产品在可靠性、小型化、经济性等方面综合比较具有显著的优越性,因而受到众多用户的青睐。该产品适用于40.5kV、额定频率为50Hz的三相电力系统。





■ 使用环境条件

1、环境温度:最高40℃,24小时日平均气温不超过35℃,最低-35℃。
2、海拔高度:不超过4000米。
3、环境湿度:日相对湿度平均值不大于95%,月平均湿度,日平均值不大于90%。
4、地震烈度:不超过8度。
5、二次系统中感应的电磁干扰值≤1.6kV。


■ 技术参数



项目

单位

参数

额定电压

kV

40.5

额定电流

A

630、1250、1600、2000、2500、3150

额定频率

Hz

50

额定短时工频耐受电压

相间、相对地/断口

kV

95/118

额定雷电冲击耐受电压

相间、相对地/断口

kV

185/215

额定短路开断电流

kA

25、31.5、40

额定短路关合电流

kA

63、80、100

额定短时耐受电流

kA

25、31.5

额定短时耐受时间

s

4

额定峰值耐受电流

kA

63、80、100

外壳防护等级


充气壳体IP67,低压柜体IP4X

额定操作顺序


分-0.3s-合分-180s-合分

绝缘气体


SF6

额定工作压力

Mpa

0.04(20℃时表压)

操作电压

V

AC、DC 110 220



■ 技术关键点

● 模块化设计,将相同的高压元件组成若干标准模块,通过模块组合可以满足各种主接线的要求,并可根据要求进行扩展,不会涉及SF6气体的任何操作。同时,相同规格的零部件具有互换性,维修方便。
● 三相高压元件封闭于SF6气室内,额定充气压力0.04Mpa(20℃时表压),气箱用不锈钢焊接而成,年漏气率小于0.05%,可保持30年不补气。
● 采用三工位隔离开关,实现分、合、接地三种功能,利用位置指示器(传感式机械指示器)检测其动触头的位置,簧片触头也能检测到每相到达接地位置的情况,简化了结构,减少运动零部件的数量,使结构紧凑。
● 电缆引出来用T形电缆插头或一字电缆插头连接,如图1。
● 智能型二次系统,控制和保护单元执行所有开关操作,并可显示所有设备的运行状态和测定值,同时提供必要的信息和提示,实现全程的监控。

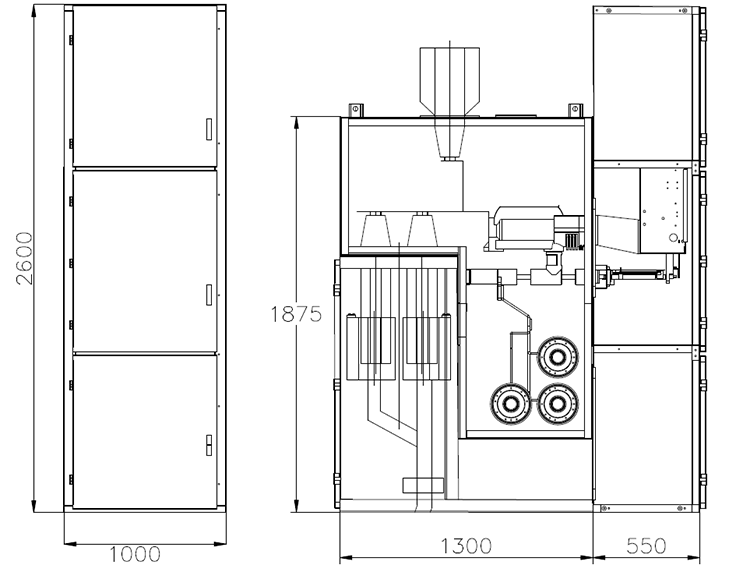

■ 外形结构图




注:额定电流为2000-2500A时柜宽为800mm,额定电流大于2500A时柜宽为1000mm。
